人員疏散能力模擬分析軟件中想要單獨提取房間進行修改怎么辦？

人員疏散能力模擬分析軟件中想要單獨提取房間進行修改怎么辦？

雖然自動模型生成應該適用于大多數三維CAD文件，但它可能并不總是產生預期的結果，用戶可能希望對生成的房間有更多的控制，或者對于一些非IFC CAD文件設置Import Type可能過于禁止。

人員疏散能力模擬分析軟件提供了一個extractroom工具，可以解決這些問題。這個工具允許使用洪水填充伏安法單獨提取房間。雖然提取必要的房間可能需要花費更多精力，但它不要求對象具有指定的Import Type，除非對象被忽略。

使用Extract Room工具：

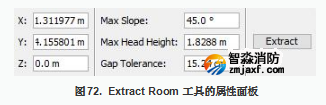

從3D或2D視圖界面左側的繪圖工具面板中選擇工具。工具屬性如圖72所示。

較大斜率：是指一個人能走的較高程度。只有導入的多邊形的斜率小于這個數值才會包含在結果中。

MAX Head Height：指將包含在模擬中的較大高度。這個歌額參數用于減去產生的房間的頂部障礙物。

Gap容忍度 在處理導入數據中的缺陷時提供一些控制。如果墻壁比間隙容忍度更接近，人員疏散能力模擬分析軟件Pathfinder 將在該區域增加一個額外的薄墻，幫助分割房間，以便結果不會流入不想要的區域。

一旦選擇了適當的參數，要么在屬性面板中輸入所需房間地板上的位置，要么在3D和2D視圖界面中單擊該點。

如果這個點在MAX Head Height范圍內沒有任何頂部障礙物。

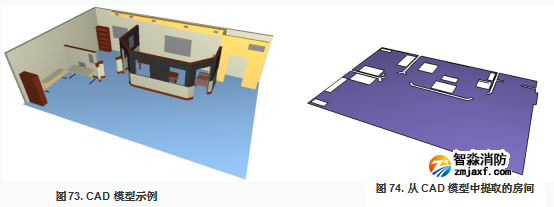

下面是一個3D CAD模型的例子，圖73和從中提取的一個房間圖74。

當使用提取室工具時，人員疏散能力模擬分析軟件Pathfinder將包括導入的帶有面的幾何圖形，即時是隱藏的。如果一個對象必須從房間 提取中排除，那么在執行提取之前，對象的IMport Type必須設置為<忽略>。否則，這個工具完全忽略對象的Import Type。

一旦使用 Extract Room 工具提取了房間，模型仍然會缺少門和樓梯(圖79)。門和樓梯必須手動添加。

然而，對于幫助這個過程可能特別感興趣的一個特性是門工具的內部門特性。這個功能可以自動找到房間中看起來像潛在門道的區域，并且可以用來在這個區域創建一個厚門。

使用這個功能：

選擇工具，在工具的屬性面板中，如圖42所示。

較大寬度，指要搜索的門道的較大寬度。

Max Depth，指門的較大厚度。這些數字可能需要比正常創建的門更大才能找到潛在的門道。

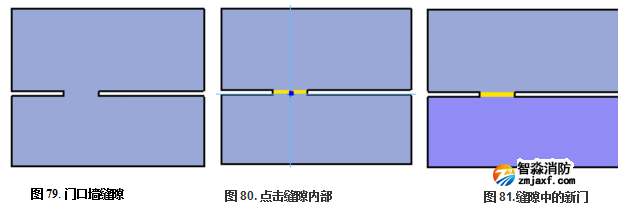

一旦輸入了適當的參數，將光標移動到所需的入口處(圖80)。將顯示一個門的預覽。如果沒有，調整屬性面板中的搜索參數，然后再試一次。

如果門出現正確，左鍵點擊鼠標按鈕。房間的門口區域將從房間中減去，厚門就會在原來的位置上被創建出來(圖81)。
