水泵揚程的計算

作者：消防安全評估設備
發布時間：2025-06-25 10:08:53
來源：http://m.qqjieqian.com/
點擊：394

水泵是用來輸送液體或者讓液體增壓的器械，在很多行業中經常都能夠看到。那么水泵揚程是什么意思呢?揚程又要怎么去計算呢?通過這篇文章你將掌握水泵揚程的計算方法。

水泵是輸送液體或使液體增壓的機械。它將機械能或其他外部能量傳送給液體，使液體能量增加，主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等。

01 水泵的揚程指的是什么

水泵揚程指泵能夠揚水的高度，即泵將水從水泵的吸水口能送達到的高點。水泵的揚程通常以符號H來表示，其單位為米。離心泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程；從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即水泵揚程=吸水揚程+壓水揚程。應當指出，銘牌上標示的揚程是指水泵本身所能產生的揚程，它不含管道水流受摩擦阻力而引起的損失揚程。在選用水泵時，注意不可忽略。否則，水會抽不上來。

02 揚程怎樣計算

水泵揚程和功率的關系不大，與水泵葉輪的直徑及葉輪的G數有很大的關系，同樣大小功率的水泵很有可能揚程達到上百米，但流量只達到幾方，而有的水泵揚程只有短短幾米，但流量可達到上百方。揚程沒有標準的計算公式，由使用條件和出廠的水泵型號來決定。比如說泵出口為1MPa(10kg/cm2)，揚程差不多100米左右，并且要考慮吸入壓力的大小。揚程的變化直接與泵的流量出現變化。通常總揚程再需要加上整個管道和水泵的阻力損失。

對離心式水泵而言，水泵流量將跟著揚程增加而減小，揚程越髙流量也變小，相反揚程越低,流量越大，當消耗的功率也越大，當電機過載發熱時，如果過于嚴重會導致電機燒毀。

03 揚程計算公式

水泵的揚程是指水泵能夠揚水的高度。是泵的重要工作性能參數，又稱壓頭。可表示為流體的壓力能頭、動能頭和位能頭的增加，即

H=(p2-p1)/ρg+(v22-v12)/2g+z2-z1

式中 H——揚程，m；

p1，p2——泵進出口處液體的壓力，Pa；

v1，v2——流體在泵進出口處的流速，m/s；

z1，z2——兩個測壓點之間的距離，m；

ρ——液體密度，kg/m3；

g——重力加速度，m/s2。

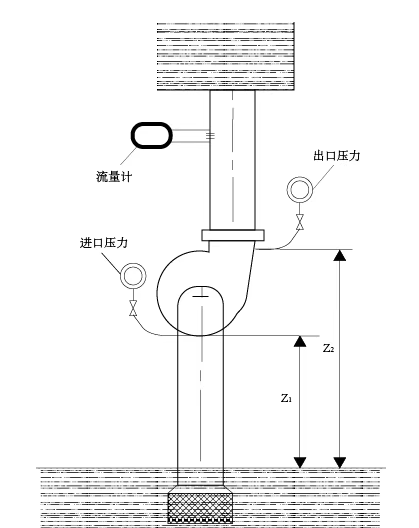

水泵的揚程可用實驗測定，即在泵進口處裝一真空表，出口處裝一壓力表。

例：現測定一臺離心泵的揚程。介質為20℃清水，測得流量為10L/s，泵進口真空表讀數為0.031Mpa，出口壓力表讀數為0.126Mpa(表壓)，已知兩表間垂直距離為80mm，泵的吸入管直徑d1為80mm，壓出管直徑d2為60mm，試計算該泵的揚程。

H=(p2-p1)/ρg+(v22-v12)/2g+z2-z1

p1/ρg = -3.16m

p2/ρg = 12.8m

v1 =4qv/πd12 = 4×10×10-3/π×80²×10^-6= 1.99m/s

v1 =4qv/πd22 = 4×10×10-3/π×60²×10^-6= 3.54m/s

H = 0.08+(12.8+3.16) (3.54²-1.99²)/2×9.81 = 16.5m

該水泵的揚程為16.5m。

04 考慮管路其他情況的快速估算

水泵在實際運轉中并不是直上直下的，它會走彎頭，走三通，走水平距離，這些都是損耗，那么我們就需要進一步相對精準的來估算水泵揚程。

1個彎頭≈0.5米水泵揚程的損耗

10米水平距離≈1米水泵揚程的損耗
