火災自動報警系統之需要設置消防水泵和防排煙風機控制功能的“強啟柜”嗎？

1.問題描述

　　在消防控制室已經設置了火災報警控制器（聯動型）或消防聯動控制器的手動控制盤”，是否需要再設置消防水泵和防排煙風機控制功能的“強啟柜”？

2.規范要求

　　《火災自動報警系統設計規范》(GB 50116-2013)有關規定：

　　4.1.4消防水泵、防煙和排煙風機的控制設備，除應采用聯動控制方式外，還應在消防控制室設置手動直接控制裝置。

　　4.1.4條文說明：

　　消防水泵、防煙和排煙風機等消防設備的手動直接控制應通過火災報警控制器（聯動型）或消防聯動控制器的手動控制盤實現，盤上的啟停按鈕應與消防水泵、防煙和排煙風機的控制箱（柜）直接用控制線或控制電纜連接。消防水泵、防煙和排煙風機，是在應急情況下實施初起火災撲救、保障人員疏散的重要消防設備。考慮到消防聯動控制器在聯動控制時序失效等極端情況下，可能出現不能按預定要求有效啟動上述消防設備的情況，本條要求冗余采用直接手動控制方式對此類設備進行直接控制，該要求是重要消防設備有效動作的重要保障。

　　4.2.1-2手動控制方式，應將噴淋消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止。

　　4.3.2手動控制方式，應將消火栓泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消火栓泵的啟動、停止。

　　4.3.2條文說明：消火栓的手動控制方式，應將消火栓泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，通過手動控制盤直接控制消火栓泵的啟動、停止。

　　4.5.3防煙系統、排煙系統的手動控制方式，應能在消防控制室內的消防聯動控制器上手動控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉及防煙風機、排煙風機等設備的啟動或停止，防煙、排煙風機的啟動、停止按鈕應采用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制防煙、排煙風機的啟動、停止。

　　《建筑防煙排煙系統技術標準》(GB 51251-2017)有關規定：

　　5.1.2加壓送風機的啟動應符合下列規定：

　　1現場手動啟動；

　　2通過火災自動報警系統自動啟動；

　　3消防控制室手動啟動；

　　4系統中任一常閉加壓送風口開啟時，加壓風機應能自動啟動。

　　5.2.2排煙風機、補風機的控制方式應符合下列規定：

　　1現場手動啟動；

　　2火災自動報警系統自動啟動；

　　3消防控制室手動啟動；

　　4系統中任一排煙閥或排煙口開啟時，排煙風機、補風機自動啟動；

　　5排煙防火閥在280℃時應自行關閉，并應連鎖關閉排煙風機和補風機。

　　《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

　　11.0.1消防水泵控制柜應設置在消防水泵房或專用消防水泵控制室內，并應符合下列要求：

　　1消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態；

　　2當自動水滅火系統為開式系統，且設置自動啟動確有困難時，經論證后消防水泵可設置在手動啟動狀態，并應確保24h有人工值班。

　　11.0.7消防控制室或值班室，應具有下列控制和顯示功能：

　　1消防控制柜或控制盤應設置專用線路連接的手動直接啟泵按扭。

　　11.0.7-1條文說明：為保證消防控制室啟泵的可靠性，規定采用硬拉線直接啟動消防水泵，以最大可能的減少干擾和風險。若采用弱電信號總線制的方式控制，有可能軟件受病毒侵害等危險而導致無法動作

　　專家釋疑：

　　以上規范要求的消防控制室手動控制消防泵、防排煙風機就是火災報警控制器（聯動型）或消防聯動控制器的手動控制盤，沒必要也不宜在消防控制室設置“強啟柜”。

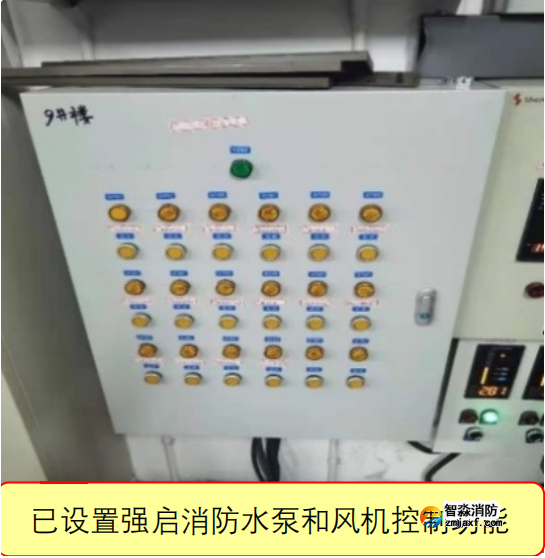

3.圖示說明

圖示
